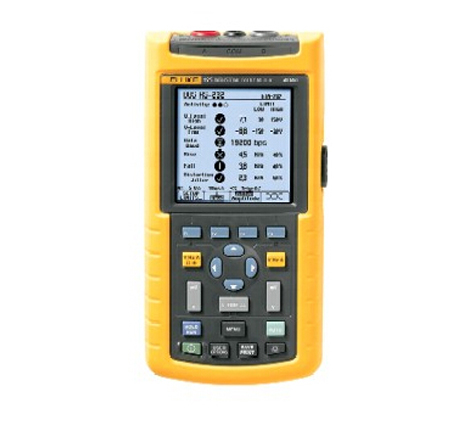

Fluke 125 工業用萬用示波表

Fluke 125 的額外功能
Fluke 125是那些工作對象為工業設備以及連接這些設備的工業網絡的維護工程師的最佳選擇。工業工廠和制造過程是通過數字網絡連接在一起的。這些工業數字網絡在惡劣的環境下工作，經常會發生明顯的溫度編號、高濕度和各種化學藥品。若沒有正確的工具和測量方法，判斷網絡故障是由電纜、電氣信號引起的還是由數字協議引起的就非常具有挑戰性。保證這些工業網絡正常運行需要可靠的排障方法和準確的測量。

總線運行狀況模式可以測量工業總線和網絡（如 CAN 總線、總線、RS-232 等）中的電氣信號，并明確地指示信號是“良好、“微弱還是“很差。 Fluke 125 可在電氣信號通過網絡傳輸時驗證電氣信號的質量。它檢查信號的電平和速度、傳輸時間以及失真，然后與相應的標準值進行比較，從而幫助用戶找出錯誤，如不正確的電纜連接和端接器等。它能幫助用戶找出錯誤的根源，以防通信中斷。支持所有常見的工業網絡類型！

技術指標：

對于Fluke 125，F(xiàn)luke 124 的所有技術指標均適用。更重要的是，還包括總線運行狀況測試功能，如下所述。如需詳細了解Fluke 125 的常規技術指標，請參考Fluke 120系列工業萬用示波表 – 點擊此處。

技術指標

帶寬

40 MHz

采樣率:

	2.5 GS/s 重復采樣
	25 MS/s 單次采樣

總線運行狀況測試功能

總線運行狀況測試:

使用自動測量和分析功能檢驗工業總線系統的電氣參數。除此之外，還提供了眼圖模式以便用戶對信號質量進行直觀檢查。

參數分類:

	默認值:
?	完全在限制值范圍內 = ‘良好’
?	在限制值的指定百分比范圍內 = ‘微弱’
?	超出限制值 = ‘極差’
	限制值（設為默認值）基于所選總線類型的工業標準值或用戶設定的值。

支持的總線系統:

?	AS-i (EN50295, 166 kb/s)；
?	CAN-bus（ISO-11898，最大 1 Mb/s）；
?	Interbus S (EIA-485, 500 kb/s);
?	ControlNet（61158 類型 2，5Mb/s）；
?	Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；
?	Foundation Fieldbus H1（61158 類型 1，31.25 kb/s）；
?	Profibus DP（EIA-485，最大 10 Mb/s）；
?	Profibus PA（61158 類型 1，31.25 kb/s）；
?	Ethernet 10Base2（同軸電纜）；
?	Ethernet 10BaseT (UTP, 10 Mb/s)；
?	RS-232（EIA-232，最大 115 kb/s）；
?	RS-485（EIA-485，最大 10 Mb/s）；
?	用戶定義的單根導線或平衡式系統。

模式:

?	波形參數分析、自動讀數和參數檢驗（良好/微弱/極差）；測試限制值基于工業標準或由用戶設定。
?	眼圖顯示模式。

測量參數（如果適用）:

?	波特率，
?	上升時間，
?	下降時間，
?	上限，
?	下限，
?	偏壓水平，
?	信號幅度，
?	失真，
?	抖動。

眼圖顯示模式:

根據顯示暫留時間，顯示總線信號波形。用戶可以修改 Timebase（時基）和衰減設置。

額外的電源測量功能（僅限 Fluke 125）

測量類型:

?	瓦特，
?	VA，
?	VAR，
?	功率系數 (PF)

電源配置:

單相或平衡式三相（三角形配置）主電源

電壓測量

通道 A；使用 STL120、電壓探針或直接輸入

最高安全工作電壓

通道 B；使用 i400s（隨附）或其它兼容電流鉗表

電流鉗表或分流靈敏度:

0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。

諧波模式（僅限 Fluke 125）

將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅

分析波形:

自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。

諧波頻率范圍:

	DC 可達第 33 個諧波（基本型最高 60 Hz）；
	DC 可達第 24 個諧波（基本型最高 400 Hz）。

顯示

圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示

測量:

	各個諧波的相對振幅；
	THD，單位: %r 或 %f。
